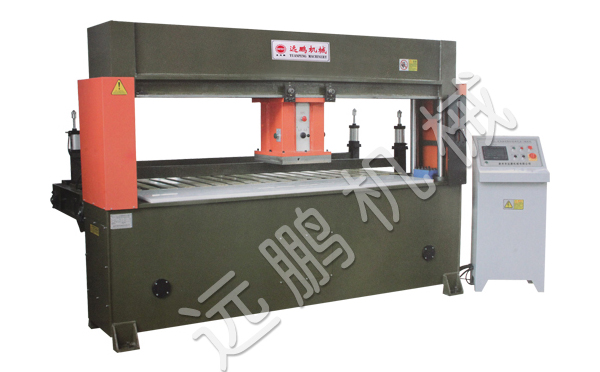

一、用途和特點:
1.本機適用于大型工廠用成型刀橫對地毯、皮革、橡膠、布料等非金屬材料進行連續大批量的沖裁作業。
2.輸送部分采用PLC控制,由伺服電機驅動物料從機器的一面輸入,經模切后,從另一面輸出,確保送料精確,運行平穩;并且送料長度可以通過觸屏方便的調整。
3.主機采用四柱導向,雙曲柄平衡,四柱擋死微調機構,液壓系統控制,保證了機器的模切速度和精度,所有滑動連接部位采用中央供油自動潤滑裝置,使磨損降至最低。
4.物料的輸入輸出都在輸送帶上輸送,并且物料的模切沖裁也是在輸送帶上輸送完成。
5.采用光電氣動糾偏裝置,保證了輸送帶運行位置的精確。
6.機器裁斷區域的進料、出料口裝有安全幕,確保了操作者的人身安全。
7.刀模的固定采用氣動夾緊裝置,更換刀模方便快捷。
8.特殊規格可定制。
二、主要技術參數:
型 號
|
JMLL3-LX350/400 |
最大沖裁力 |
350KN/400KN |
沖程調節范圍 |
10-150mm |
沖裁速度 |
0.18m/s |
上下工作臺面距離 |
50-180mm |
吸盤尺寸/壓頭尺寸 |
φ400×400mm |
壓板工作面尺寸(長×寬) |
1800×550mm |
主電機功率 |
2.2KW/3KW |
重量 |
3500kg |
